Rof sähköoptinen modulaattori 1550nm AM-sarjan intensiteettimodulaattori 40G

Lyhyt kuvaus:

LiNbO3-intensiteettimodulaattoria käytetään laajalti nopeissa optisissa viestintäjärjestelmissä, lasertunnistimessa ja ROF-järjestelmissä hyvän sähköoptisen suorituskyvyn vuoksi. MZ push-pull -rakenteeseen ja X-cut -rakenteeseen perustuvalla R-AM-sarjalla on vakaat fysikaaliset ja kemialliset ominaisuudet, joita voidaan soveltaa sekä laboratoriokokeisiin että teollisiin järjestelmiin.

Lähetä meille sähköpostia LATAA

Tuotetiedot

Rofea Optoelectronics tarjoaa optisia ja fotonisia sähkö-optisia modulaattoreita

Tuotetunnisteet

Ominaisuus

* Pieni lisäyshäviö
* Suuri kaistanleveys
* Matala puoliaaltojännite
* Mukauttaminen vaihtoehto

Sähköoptinen modulaattori Sähköoptinen modulaattori LiNbO3-intensiteettimodulaattori MZM-modulaattori Mach-Zehnder-modulaattori LiNbO3-modulaattori litiumniobaattimodulaattori

Sovellus

⚫ ROF-järjestelmät
⚫ Kvanttiavaimen jakelu
⚫ Lasertunnistusjärjestelmät
⚫ Sivukaistamodulaatio

Rof-AM-sarja	Rof-AM-07	Rof-AM-08	Rof-AM-10	Rof-AM-13	Rof-AM-15
Toiminta-aallonpituus	780 nm	850 nm	1064 nm	1310 nm	1550 nm
Kaistanleveys	10 GHz	10 GHz	10/20GHz	2,5 GHz	50GHz	10 GHz	20 GHz	40 GHz
Lisäyksen menetys	＜ 5dB	＜ 5dB	＜5dB	＜5dB	＜4dB
Ekstinktiosuhde @DC	＞20dB	＞20dB	＞20dB	＞20dB	＞20dB
V_Π@RF (1KHz)	＜ 3V	＜ 3V	＜ 4V	<3,5V	＜6V	<5V
V_Π@Bias	＜3.5V	＜3.5V	＜5V	<5V	<8V	<7V

Tilaustiedot

Rof

XXG

Tyyppi:

AM --- Intensiteettimodulaattori

Aallonpituus:

07---780nm
08---850nm

10---1060nm

13---1310nm

15---1550nm

Kaistanleveys:

10 GHz

20 GHz

40 GHz

50 GHz

Monitor PD:

PD --- PD:n kanssa
00 --- Ei PD:tä

In-Out kuitutyyppi:

PP---PM/PM

Optinen liitin:

FA ---FC/APC

FP---FC/PC

SP --- Räätälöinti

R-AM-15-40G

Aallonpituus 1550nm 40GHz Intensity modulaattori

Parametri				Symboli		Min	Typ	Max	Yksikkö
Optiset parametrit
Toiminta-aallonpituus				l		1530	1550	1565	nm
Lisäyksen menetys				IL			4	5	dB
Optinen paluuhäviö				ORL				-45	dB
Kytkimen sammutussuhde @DC				ER@DC		20	23	45	dB
Dynaaminen ekstinktiosuhde				DER			13		dB
Optinen kuitu	Syöteportti					Panda PM Fujikura SM
	lähtöportti					Panda PM Fujikura SM
Optinen kuituliitäntä						FC/PC、FC/APC Tai käyttäjä määrittää
Sähköiset parametrit
Toimintakaistanleveys（-3dB)					S₂₁	28	30		GHz
Puoliaaltojännite Vpi		RF			@50KHz		4.5	5	V
		Bias			@Bias		6	7	V
Sähköinen paluuhäviö					S₁₁		-12	-10	dB
Tuloimpedanssi			RF		Z_RF	50			W
			Bias		Z_BIAS	1M			W
Sähköinen käyttöliittymä						V(f)

Rajoitusehdot

Parametri	Symboli	Yksikkö	Min	Typ	Max
Tulo optinen teho	P_sisään,Max	dBm			20
Syötä RF-teho		dBm			28
bias jännite	Vbias	V	-15		15
Käyttölämpötila	Yläosa	℃	-10		60
Varastointilämpötila	Tst	℃	-40		85
Kosteus	RH	%	5		90

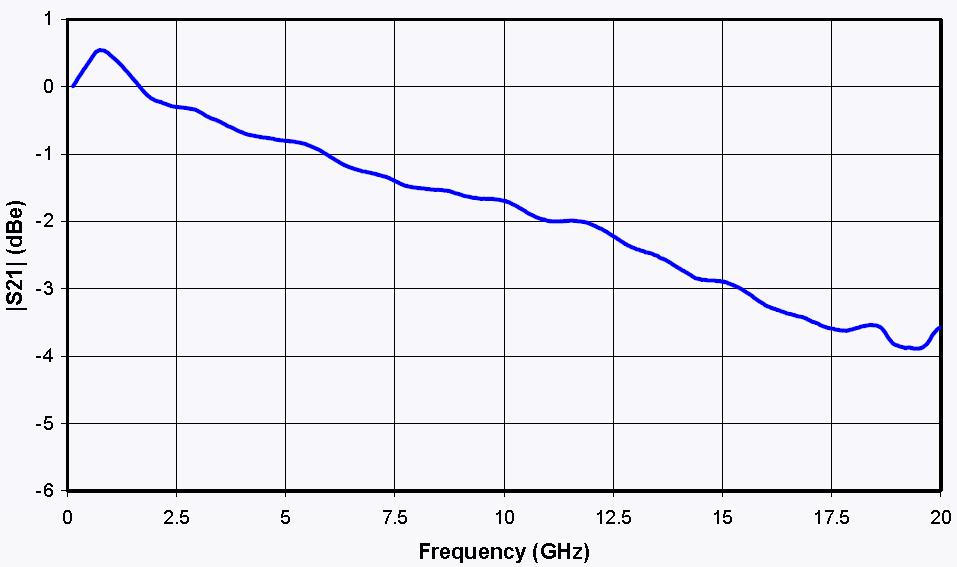

S21 käyrä

&S11 käyrä

S21&s11 käyrät

Mekaaninen kaavio

PORT	Symboli	Huom
sisään	Optinen tuloportti	PM Fiber (125 μm / 250 μm)
Ulos	Optinen lähtöportti	PM ja SMF vaihtoehto
RF	RF-tuloportti	SMA(f)
Bias	Bias-ohjausportti	1,2 Bias, 34-N/C

Edellinen: Rof sähköoptinen modulaattori 1550nm AM-sarjan intensiteettimodulaattori 20G

Seuraavaksi: Rof Elektrooptinen modulaattori 1310nm Intensity Modulator 2.5G mach-zehnder modulaattori

Rofea Optoelectronics tarjoaa tuotevalikoiman kaupallisia sähköoptisia modulaattoreita, vaihemodulaattoreita, intensiteettimodulaattoreita, valoilmaisimia, laservalonlähteitä, DFB-lasereita, optisia vahvistimia, EDFA:ta, SLD-lasereita, QPSK-modulaatioita, pulssilasereita, valonilmaisimia, tasapainotettuja valoilmaisimia, laserohjainta , Kuituoptinen vahvistin, optinen tehomittari, laajakaistalaser, viritettävä laser, optinen ilmaisin, laserdiodiohjain, kuituvahvistin. Tarjoamme myös monia erityisiä modulaattoreita räätälöityjä varten, kuten 1*4-sarjan vaihemodulaattoreita, ultra-low Vpi ja ultra-high extinction ratio modulaattoreita, joita käytetään pääasiassa yliopistoissa ja instituuteissa.
Toivottavasti tuotteistamme on apua sinulle ja tutkimuksellesi.
