Rof Bias Point Controller automaattinen litiumniobaatti-MZ-modulaattorin esijännitysohjausmoduuli
Ominaisuus
Useita esijännitystoimintoja on saatavilla (Quad+↔Neljä, Min↔Maks.)
Sarjaliikenne, ohjelmoitu automaattinen hienosäätö ja esijännitepisteiden lukitus
Sisäiset komponenttibeamerit tukevat useita aallonpituuksia
Moduulipaketti, adapterivirtalähde
Hakemus
Optisten kuitujen tiedonsiirto
Mikroaaltofotoni
Pulssivalon käyttö
Suorituskyky

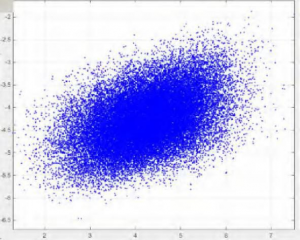

Kuva 1. Tähdistö (ilman ohjainta)
Kuva 2. QPSK-konstellaatio (ohjaimen kanssa)

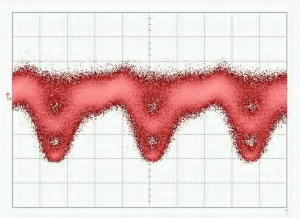

Kuva 3. QPSK-silmäkuvio
Kuva 5. 16-QAM-konstellaatiokuvio
Kuva 4. QPSK-spektri
Kuva 6. 16-QAM-spektri
Tekniset tiedot
| Aargumentti | Minimi | Tyypillinen | Maksi | Yksikkö |
| Optinen parametri | ||||
| Optinen tuloteho 1* | 0 | 13 | dBm | |
| Toiminta-aallonpituus 2* | 780 | 1650 | nm | |
| Optinen kuituliitäntä | FC/APC | |||
| Sähköinen parametri | ||||
| Esijännite | -10 | 10 | V | |
| Kytkimen sammutussuhde 3* | 20 | 25 | 50 | dB |
| Tilalukittu alue | Positiivinen vai negatiivinen | |||
| Lukitustila | Quad+ (Qual-) taiMinimi(Maksi) | |||
| Modulaatiosyvyys (QUAD) | 1 | 2 | % | |
| Modulaatiosyvyys (nolla) | 0,1 | % | ||
| Pilottitaajuus (QUAD) | 1K | Hz | ||
| Pilottitaajuus (NULL) | 2K | Hz | ||
| Perinteinen parametri | ||||
| Mitat (pituus× leveys× paksuus) | 120×70×34 mm | |||
| Käyttölämpötila | 0–70℃ | |||
Huomautus:
1* viittaa moduulin tehoalueeseen, kun modulaattorin lähtöteho on maksimissaan. Modulaattorin matalan pisteen säätöä varten, kun vaimennussuhde on korkea, tulotehoa on lisättävä vastaavasti. Erityisten tehovaatimusten yhteydessä voit säätää sisäistä kytkintä ja ilmaisimen vahvistuksen ilmaisimia. Ota yhteyttä myyntiin tilausta tehdessäsi.
2* Tilausta tehdessäsi ilmoita työskentelyaallonpituus, joka on optimoitava työskentelyaallonpituuden mukaan.
3* kytkentäekstinktiosuhde riippuu myös itse modulaattorin kytkentäekstinktiosuhteen tasosta.
Koko piirustus (mm)
Tilaustiedot
*Jos sinulla on erityisvaatimuksia, ota yhteyttä myyntihenkilökuntaamme
| ROF | ABC | Modulaattorin tyyppi | XX | XX | XX |
| Automaattinen esijännityspisteen ohjausmoduuli | MZ---M-Zmodulaattori | Työskentelyaallonpituus: 15---1550 nm 13---1310 nm 10---1064 nm 08---850 nm 07---780 nm | Kuitutyyppi: S-- Yksimuotoinen optinen kuitu P - polarisaatiota ylläpitävä kuitu | Optisen kuidun liitäntä: FA—FC/APC FP---FC/UPC |
Käyttöliittymä
| Ryhmä | Käyttö | Selitys |
| Nollaa | Aseta hyppyjohdin ja vedä se ulos 1 sekunnin kuluttua | Nollaa ohjain |
| Voima | Virtalähde bias-säätimelle | V- yhdistää virtalähteen negatiivisen elektrodin |
| V+ yhdistää virtalähteen positiivisen elektrodin | ||
| Keskimmäinen portti kytketään maadoituselektrodiin | ||
| Polaarinen1 | PLRI: Aseta hyppyjohdin tai vedä se ulos | ilman jumpperia: Nollatila; jumpperia käytettäessä: Huipputila |
| PLRQ: Aseta hyppyjohdin tai vedä se ulos | ilman jumpperia: Nollatila; jumpperia käytettäessä: Huipputila | |
| PLRP: Aseta hyppyjohdin tai vedä se ulos | ei jumpperia: Q+ tila; jumpperia käytettäessä: Q- tila | |
| LED | Jatkuvasti päällä | Työskentely vakaassa tilassa |
| Päälle-pois tai pois-päälle 0,2 sekunnin välein | Tietojen käsittely ja ohjauspisteen etsintä | |
| Päälle-pois tai pois-päälle 1 sekunnin välein | Optinen tuloteho on liian heikko | |
| Päälle-pois tai pois-päälle 3 sekunnin välein | Optinen syöttöteho on liian voimakas | |
| PD-koodi2 | Yhdistä fotodiodiin | PD-portti yhdistää fotodiodin katodin |
| GND-portti yhdistää fotodiodin anodin | ||
| Bias-jännitteet | In, Ip: I-haaran esijännite | Ip: Positiivinen puoli; In: Negatiivinen puoli tai maadoitus |
| Qn, Qp: Q-haaran esijännite | Qp: Positiivinen puoli; Qn: Negatiivinen puoli tai maa | |
| Pn, Pp: P-haaran esijännite | Pp: Positiivinen puoli; Pn: Negatiivinen puoli tai maadoitus | |
| UART | Käytä ohjainta UART-liitännän kautta | 3.3: 3,3 V:n vertailujännite |
| MAA: Maadoitus | ||
| RX: Ohjaimen vastaanotto | ||
| TX: Ohjaimen lähetys |
1 Napaisuus riippuu järjestelmän RF-signaalista. Kun järjestelmässä ei ole RF-signaalia, napaisuuden tulisi olla positiivinen. Kun RF-signaalin amplitudi on tiettyä tasoa suurempi, napaisuus muuttuu positiivisesta negatiiviseksi. Tällöin nollapiste ja huippupiste vaihtuvat keskenään. Myös Q+ ja Q- piste vaihtuvat keskenään. Napaisuuskytkimellä käyttäjä voi vaihtaa napaisuutta.
suoraan muuttamatta toimintapisteitä.
2Vain yksi vaihtoehto tulee valita ohjainfotodiodin ja modulaattorifotodiodin välillä. Laboratoriokokeissa suositellaan ohjainfotodiodin käyttöä kahdesta syystä. Ensinnäkin ohjainfotodiodilla on taatut ominaisuudet. Toiseksi, tulovalon voimakkuuden säätö on helpompaa. Jos käytät modulaattorin sisäistä fotodiodia, varmista, että fotodiodin lähtövirta on tarkasti verrannollinen tulotehoon.
Rofea Optoelectronics tarjoaa tuotevalikoiman kaupallisia sähköoptisia modulaattoreita, vaihemodulaattoreita, intensiteettimodulaattoreita, valoilmaisimia, laservalonlähteitä, DFB-lasereita, optisia vahvistimia, EDFA:ta, SLD-lasereita, QPSK-modulaatiolaitteita, pulssilasereita, valoilmaisimia, tasapainotettuja valoilmaisimia, laserohjainta, kuituoptisia vahvistimia, optisia tehomittareita, laajakaistalasereita, viritettäviä lasereita, optisia ilmaisimia, laserdiodiohjainta ja kuituvahvistimia. Tarjoamme myös monia erityisiä modulaattoreita räätälöintiä varten, kuten 1*4-matriisivaihemodulaattoreita, erittäin matalan Vpi:n ja erittäin korkean ekstinktiosuhteen modulaattoreita, joita käytetään pääasiassa yliopistoissa ja instituuteissa.
Toivottavasti tuotteistamme on sinulle ja tutkimuksellesi hyötyä.
